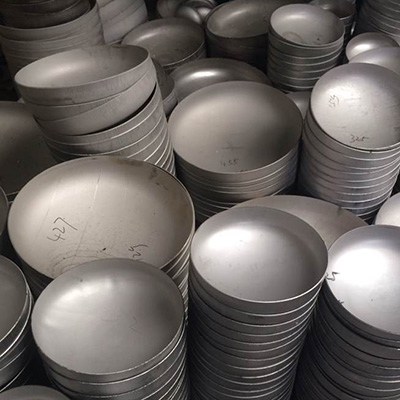

壓力容器鍋爐的主要受力部件就是橢圓封頭。它的焊接操作對執行工藝的要求非常嚴格，必須要經過工藝評定達到合格。選擇焊接工藝要考慮到容器焊接的技術要求和操作規定，包括：采用的焊接方法、焊接坡口、焊條種類及直徑，焊接工藝參數、焊接順序、焊道層數、焊前和焊后的處理、焊接環境要求以及防變形、反變形措施等。接下來說一下橢圓封頭焊接的注意事項。

(1)對多焊道的大型壓力容器，例如球形容器，應先組裝聯結成整體后再進行焊接，焊接應對稱進行，并要遵守規定的焊接順序。

(2)對多焊道的大型部件，如瓜瓣式組合封頭和由瓣片組合的殼體過渡段，除執行上述要求外，還應在施焊場地設口形固定卡具。

(3)較長且分多節組焊的壓力容器，其筒節下料時尺寸要適當放出焊接收縮量，以避免出現焊后殼體縮短現象。

(4)對壓力容器，特別對結構復雜的壓力容器的組焊，要采取合理的組裝順序和焊接防變形措施，確保其制造中不變形。

(5)反變形措施：根據實踐經驗或推算，預先在焊接件上向焊接變形相反的方向給以變形，焊接后這個預變形量剛好得到抵消，具體做法是：壓力容器筒節的縱縫對接處兩端頭壓弧時，在發生焊接變形方向的相反向留出反變形量；組合式瓣形封頭和過渡段模具尺寸考慮抵消焊接變形的反變形量。橢圓封頭是 罐形壓力容器的上下底，二是管道到頭了，不準備再向前延伸了，那就用一個橢圓封頭在把管子用焊接的形式密封住。

以上七點就是橢圓封頭焊接的注意事項，包括焊接時根據壓力容器和大型部件的焊接條件和焊接量，預先分析焊接將要產生的變形大小和形態，有針對性地制定的控制措施。橢圓封頭焊好了之后是不可以再拆卸的，因此一定要對這些事項十分注意，避免出現問題。
